SIR 3S® – Software für Strömungsvorgänge in Rohrleitungssystemen

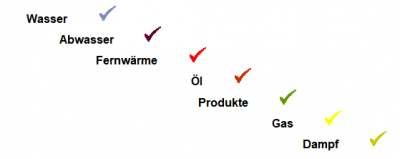

Einsatzgebiete, Zielsetzungen und Nutzen

SIR 3S steht für Strömungsvorgänge In Rohrleitungssystemen für

Wasser und beliebige Flüssigkeiten (Hydraulik und Thermohydraulik)

Gase und Dampf (Strömungsmechanik und Thermodynamik)

SIR 3S ist ein Softwareprodukt für stationäre und instationäre hydraulische Berechnungen.

SIR 3S ist seit über 30 Jahren eines der Werkzeuge für die Berechnung, Simulation, Analyse und Optimierung von Strömungsvorgängen in Versorgungsnetzen Gas/Wasser/Wärme, Anlagen, Pipelines und Kavernen.

Berechnungsmöglichkeiten

-Istzustands- und Planungsrechnungen (einzelne Betriebs– und Ausbauzustände)

-Tages- und Jahresgangberechnungen

-Druckstoßberechnungen (inkl. Kräfte aus Druckstoß)

-Auslegungsrechnungen

-Kapazitätsberechnungen, z.B. Löschwasserpläne

-Spülplanerstellung für Wassernetze

-Verteilung von Qualitätsparametern

-Stoff- und Wärmetransport

-Wärmeverluste infolge Austauschs mit der Umgebung

-Fließzeiten („Wasseralter“)

-Einflussbereiche, Quellspektren

-Kennlinienberechnung für Pumpen, Turbinen und Regelventile

-Nennweitenoptimierung

-Netzstrukturanalysen

-Versorgungszuverlässigkeitsberechnungen (inkl. n-1 Berechnungen)

-Simulation von Betriebsstrategien

-Simulation von Steuer- und Regelkonzepten (ideales und reales Regelverhalten)

-Ermittlung optimaler Fahrweisen

-Zielnetzberechnungen

-Beachtung von Restriktionen

Modellerstellung

Bei der Erstellung des Modells einer Anlage wird die Rohrleitungsstruktur in Knoten und Verbindungselemente aufgelöst.

In der Netzebene wird in der Regel lagerichtig modelliert und dargestellt. Die Datengrundlage bildet das GIS oder NIS des Kunden.

In der sogenannten Blockebene können Stationen in Form von Fließschemata modelliert werden.

Automatisierungen können über das regelungstechnische Signalmodell von SIR 3S simulationstechnisch abgebildet werden.

In beiden Arbeitsebenen stehen die aus der GIS- bzw. CAD-Welt bekannten Bearbeitungstechniken zur Verfügung.

Knoten dienen der Beschreibung der Netz- bzw. Leitungsgeometrie, der geodätischen Höhen sowie zur Vorgabe von Randbedingungen wie Drücken oder Einspeisungen/Entnahmen – in kommunalen Versorgungsnetzen über die Zuordnung von Hausadressen und Zählerdaten (Verbrauch).

Verbindungselemente verbinden je zwei Knoten, so dass die topologische Verknüpfung der Anlagenstruktur vollständig beschrieben wird.

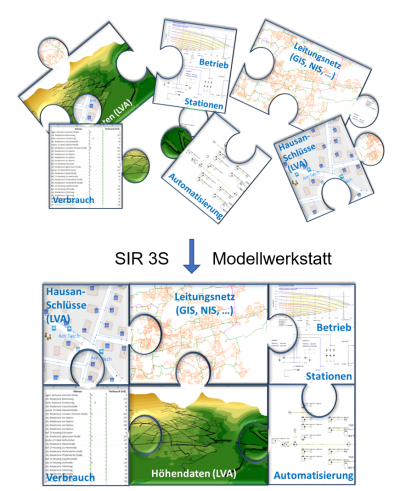

Für die automatisierte Zusammenführung der unterschiedlichen Datengrundlagen zu einem rechenfähigen Modell stehen in der SIR Modellwerkstatt leistungsfähige Werkzeuge zur Verfügung.

SIR 3S bietet für die Modellersterstellung über Standardschnittstellen Importfunktionen für

Daten aus kaufmännischer Abrechnung (Adresse, Verbrauch bzw. Last)

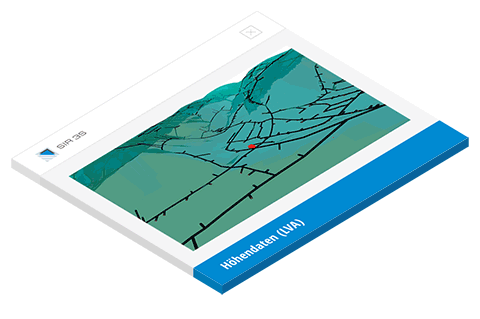

Daten aus GIS und CAD sowie LVA-Standards (Geländehöhen, Hauskoordinaten).

SIR 3S bietet Schnittstellen für den bidirektionalen Datenaustausch

Sachdaten (zur zyklischen Modellaktualisierung)

Bewegungsdaten (Verarbeitung von Messwerten, Sollwerten, Meldungen)

mit anderen Netzberechnungsprogrammen, z.B. Stanet® und Epanet

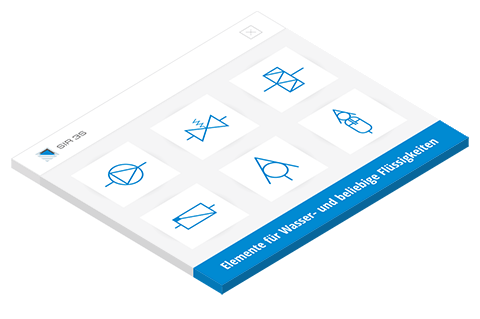

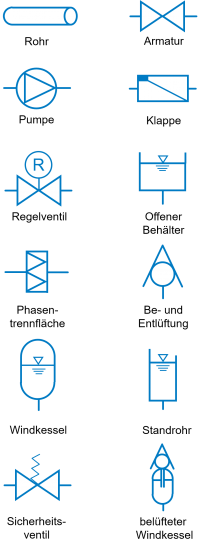

Verbindungselemente für Wasser- und beliebige Flüssigkeiten

Rohrleitung
Berechnung von Reibung/Druckverlust, Trägheit, Kompressibilität, Transport, Wärmeverlust, Speicherung

Armatur
mit typabhängigem und vom Öffnungsgrad abhängigem Druckverlust, mit und ohne Stellantrieb, Beispiele: Schieber, Kugelhahn, Absperrklappe

Einbauteile
mit typabhängigem Druckverlust, z.B. Krümmer, Einschnürung, Aufweitung, Einlauf, Auslauf, Stromvereinigung und -trennung, Blende, Durchflussmessung (z.B. MID), Schmutzfänger, Hydrant

Pumpe und Turbine
definiert über Betriebspunkt oder Kennlinie für starre oder geregelte Betriebsweise,
Fahrweise Drehzahl, Volumen-/Massenstrom, Druck, Druckerhöhung, sowie Differenzdruck oder Mitteldruck in Wärmesystemen, Darstellung im Kennfeld,
Beachtung von Restriktionen (Druck, Fördermenge, Drehzahl, NPSH, Leistung)
Berücksichtigung des Trägheits-/ Schwungmomentes

Rückflussverhinderer
mit typ- und strömungsabhängigem Druckverlust sowie Öffnungs- und Schließverhalten, bei Bedarf endlagengedämpft

Regler
definiert über typabhängiges Drosselverhalten (Kv-Wert) zur Regelung/Steuerung durch Vorgabe des Öffnungsgrads oder von Volumen-/Massenstrom, Druck, Druckverlust, sowie Differenzdruck oder Mitteldruck in Wärmesystemen

Behälter
mit beliebigem Querschnitt und variablem Füllstand

Phasentrennfläche
bei Mehrflüssigkeitssystemen (Batche)

Be- und Entlüftungsventile
mit Grob- und Feinentlüftung in der Regel für Druckstoßberechnungen

Druckwindkessel oder Blasenspeicher oder Standrohr
mit beliebigem Querschnitt in der Regel für Druckstoßberechnungen

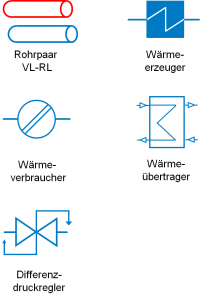

Verbindungselemente für Wärme- und Kältesysteme

Rohrleitungspaar für den Vor- und Rücklauf
Berechnung von Reibung/Druckverlust, Trägheit, Kompressibilität, Transport, Wärmeverlust bzw. Wassertemperaturerhöhung bei Kältesystemen, Speicherung

Wärmeerzeuger
Vorgabe von Wärme- oder Kälteleistung bzw. Einspeise-Wassertemperatur,
Berücksichtigung von Druckverlusten

Wärmeverbraucher
als Übergabestation mit Vorgabe der Nennleistung, des Rückspeiseverhaltens und bei Bedarf unter Berücksichtigung von Regel- und Steuerkomponenten zur Reduzierung des Druckes, zur Einhaltung des Differenzdruckes sowie zur Begrenzung des Massenstroms als Voraussetzung für die Berechnung von Unterversorgungszuständen

Wärmeübertrager
als typabhängiges Kopplungselement zwischen Primär- und Sekundärnetz als Basis für eine geschlossene Berechnung beider Netze
Vorgabe des Übertragungsverhaltens und des Druckverlustes

Wärmespeicher

Verbindungselemente für Gas

Rohrleitung
Berechnung von Reibung/Druckverlust, Trägheit, Kompressibilität, Transport, Wärmeverlust, Speicherung,
Beachtung der Thermodynamik

Armatur
mit typabhängigem und vom Öffnungsgrad abhängigem Druckverlust, mit und ohne Stellantrieb, Beispiele: Schieber, Kugelhahn

Einbauteile
mit typabhängigem Druckverlust,
z.B. Blende, Durchflussmessung (z.B. MID), Schmutzfänger

Gas-Regler
definiert über typabhängiges Drosselverhalten (Kv-Wert)
zur Regelung/Steuerung durch Vorgabe des Öffnungsgrads oder von
Norm-Volumenstrom oder Druck
Beachtung der Thermodynamik

Verdichter
definiert über Kennlinie für starre oder geregelte Betriebsweise,
Fahrweise Drehzahl, Volumen-/Massenstrom, Druck, Druckerhöhung,
Darstellung im Kennfeld,
Berücksichtigung von Leistungsbegrenzung und Pumpverhütung
Beachtung der Thermodynamik

Heizer/Kühler
definiert über Druckverlust und Wirkungsgrad
Fahrweise durch Vorgabe der Ausgangstemperatur oder der Leistung
Beachtung der Thermodynamik

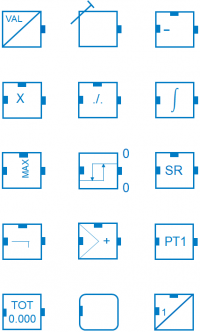

Regelungstechnische Verbindungselemente für Wasser, beliebige Flüssigkeiten und Gase

Messumformer (Schnittstelle hydraulisches Prozessmodell > regelungstechnisches Signalmodell)

Sollwertgeber

Additionsstelle

Multiplizierer

Dividierer

Integrierer

Min-Max-Auswahl

Hysterese-Element

Logischer Speicher

Logischer Vergleich

PID-Regler

PT1-Regler

Totzeitglied

Übergangssymbol

Stellgrößenumformer (Schnittstelle regelungstechnisches Signalmodell > hydraulisches Prozessmodell)

Die genannten regelungstechnischen Elemente werden über Wirklinien miteinander verknüpft.

Grafische und informative Elemente für Wasser, beliebige Flüssigkeiten, Gase und Dampf

  • Texte
  • Numerische Werteanzeigen (von z.B. Berechnungsergebnissen)
  • Häuser und Zähler bzw. Verbraucher
    (mit Zusatzinformationen, die für die Berechnungen nicht zwingend benötigt werden)
  • Fließrichtungspfeil
  • Grafiksymbole
    Pfeil, Linie, Polylinie, Polygon, Kreis, Oval, Rechteck, abgerundetes Rechteck

Lizenzierung

Single user
Multi user
Kauf
Mietkauf
Leasing

Lizenzierungsanfrage

Schulung

Als Anwender können Sie sich von 3S Ingenieuren tageweise direkt in Ihren Modellen in der Anwendung von SIR 3S schulen lassen – vor Ort bei Ihnen oder an einem Standort der 3S.

Schulungsanfrage

Helpdesk

Sie als Anwender, Lizenz- und Wartungskunde sprechen im Helpdesk mit 3S Ingenieuren, die jeden Tag mit demselben Werkzeug ähnliche, wenn nicht dieselben Aufgaben bearbeiten.

Helpdesk kontaktieren
